A sondagem SPT (Standard Penetration Test) é um dos ensaios geotécnicos mais utilizados para avaliação do subsolo em projetos de engenharia. Para garantir a execução correta do ensaio, a norma NBR 6484:2020 define os equipamentos necessários para a realização da sondagem SPT manual. Neste artigo, abordaremos os principais equipamentos exigidos para o procedimento.

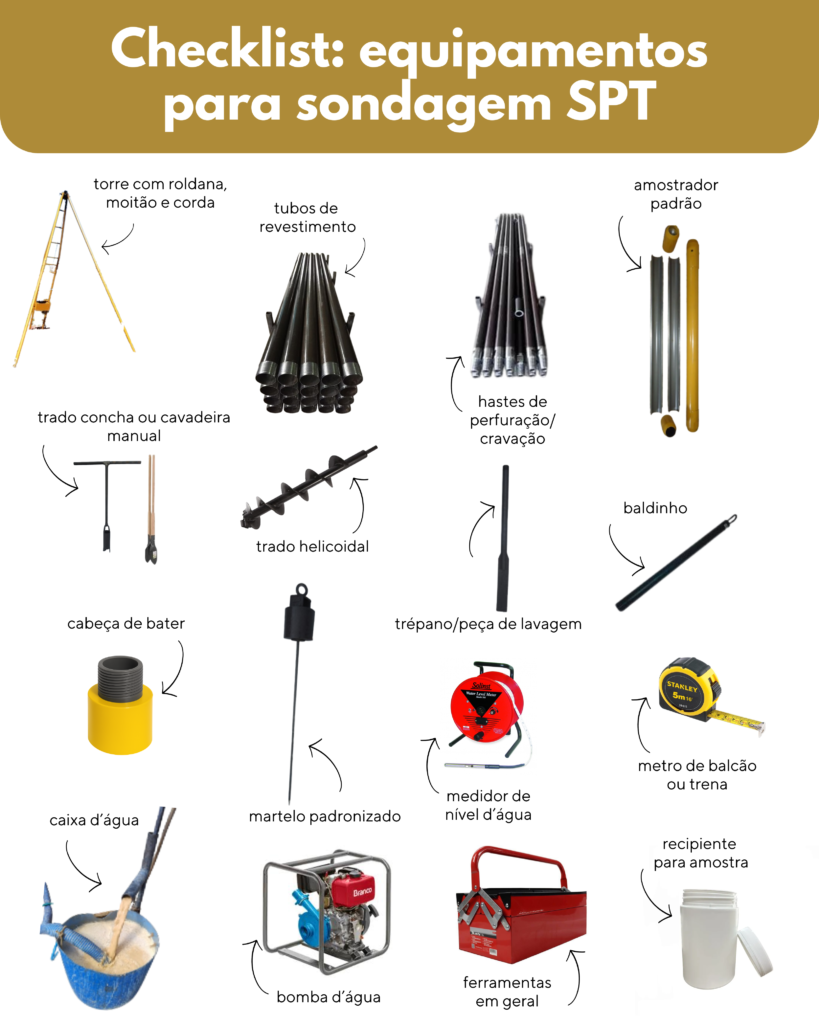

Principais Equipamentos para a Sondagem SPT Manual
- Torre com roldana, moitão e corda
Fundamental para a elevação e queda do martelo, garantindo a aplicação correta da energia na cravação do amostrador. - Tubos de revestimento
Utilizados para manter a estabilidade do furo de sondagem e evitar o desmoronamento das paredes durante a execução. - Hastes de perfuração/cravação
Responsáveis por transmitir a energia do martelo ao amostrador-padrão e possibilitar a perfuração do solo. - Trado-concha ou cavadeira manual
Usado para remover o solo superficial e iniciar o processo de perfuração antes da inserção dos tubos de revestimento. - Trado helicoidal
Essencial para perfurações em solos mais coesivos, permitindo a remoção do material ao longo da perfuração. - Trépano/peça de lavagem
Utilizado em solos que necessitam de adição de água para facilitar a perfuração. - Amostrador-padrão
Equipamento essencial para a coleta de amostras de solo durante a sondagem, garantindo a padronização do ensaio SPT. - Cabeça de bater
Responsável por distribuir uniformemente a força aplicada pelo martelo durante a cravação do amostrador. - Martelo padronizado
Deve ter peso e altura de queda definidos pela norma para assegurar a uniformidade dos resultados do ensaio. - Baldinho para esgotar o furo
Utilizado para remover a água acumulada no furo de sondagem, evitando interferências nos resultados. - Medidor de nível de água
Importante para monitorar a presença de lençóis freáticos e registrar suas variações durante o ensaio. - Metro de balcão ou trena
Ferramenta necessária para medição das profundidades atingidas e conferência das dimensões dos equipamentos utilizados. - Recipientes para amostras
Servem para armazenar e transportar as amostras de solo coletadas, preservando suas características. - Bomba d’água centrífuga motorizada
Necessária quando há necessidade de lavagem do furo para facilitar a progressão da perfuração. - Caixa d’água ou tambor com divisória interna para decantação
Utilizado para armazenar e decantar a água usada no processo de lavagem do furo. - Ferramentas gerais
Incluem chaves, alicates e outros utensílios necessários para ajustes e manutenção dos equipamentos durante a sondagem.
Considerações Finais
A correta seleção e manutenção dos equipamentos são fundamentais para garantir a precisão e confiabilidade dos resultados da sondagem SPT. Seguir as especificações da NBR 6484:2020 é essencial para a segurança e qualidade dos ensaios geotécnicos.
Se você trabalha com investigação geotécnica, assegurar que todos os equipamentos estejam adequados e em boas condições é um passo crucial para obter resultados confiáveis e garantir o sucesso de seu projeto.
